英特爾Xe獨顯規劃有500瓦級別產品:消費級也有300瓦

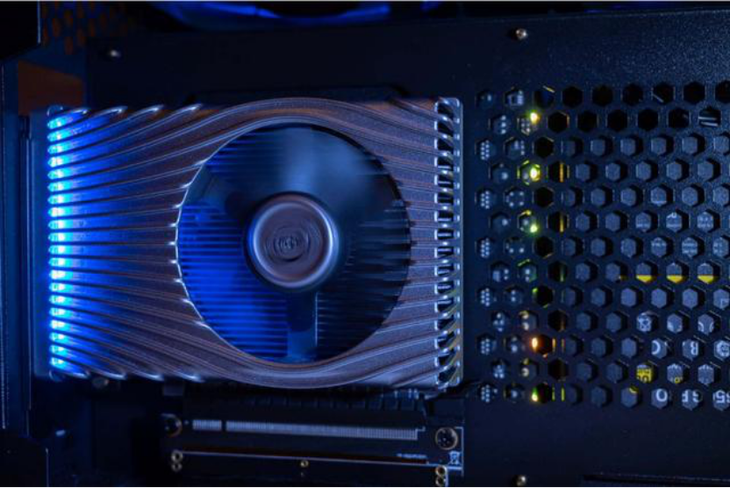

  在今年年初的CES 2020大會上,英特爾就有展出基于其Xe GPU架構的DG1獨顯,開啟了獨顯領域“三足鼎立”的局面。

  不過Xe架構顯卡的性能到目前為止還并不確定,主要是由于英特爾將Xe架構分成了包括核顯、獨顯等多種規格,這些GPU在搭配不同平臺時的性能發揮并不相同。目前能確定的是,在英特爾第二代10nm工藝Tiger Lake處理器中集成的Xe架構Gen12核顯性能優秀,浮點運算性能達到了1.84TFLOPS,已經能夠達到本世代家用游戲主機PS4的同級水平。

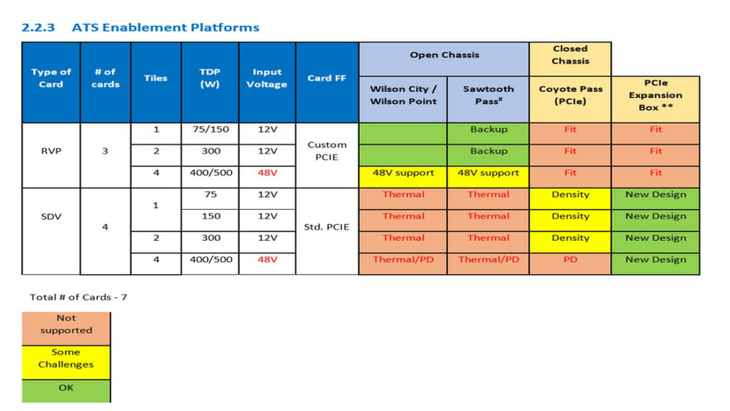

  近日,外媒Digitaltrends收到了一份來自英特爾數據中心集團的PPT文稿,這篇文稿展示了一些英特爾在2019年初期對于Xe架構顯卡的設計細節。文檔中顯示,Xe GPU將使用“TILE”模塊,將多芯片通過Foveros 3D堆疊封裝在一起,與AMD的Zen架構CPU的封裝方式非常類似。文檔中還給出了一個表格,列有不同水平GPU的TDP等信息,其中最高端的產品TDP達到了500W,這已經遠超目前消費級游戲顯卡的功耗了。

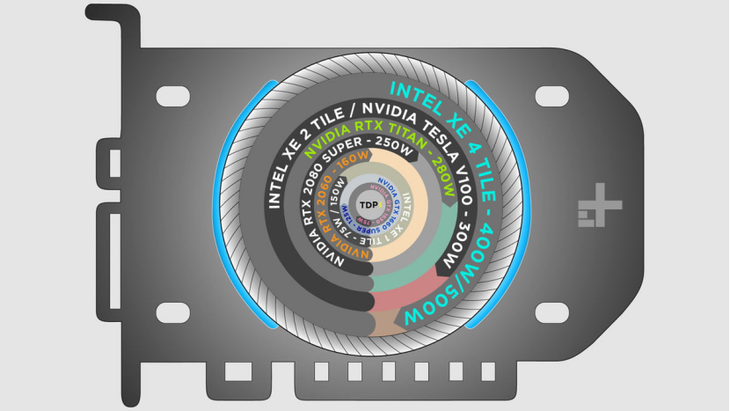

  一般來說,顯卡的功耗和其性能是成正比的,理論上這張TDP為500W的顯卡在性能上應該足以擊敗所有對手。實則不然,從表中還能看到這塊顯卡需要的輸入電壓為48V,這樣的電壓一般僅存在于服務器平臺中,而我們常見的12V輸出電壓所對位的最高顯卡TDP為300W,這還比較正常。

  需要注意的是,這篇文檔的交付時間是在2019年初,不排除英特爾在這之后有修改過產品規劃的可能。

 ?。▓D源:Digitaltrend)

  本文編輯:NJNR105
